В мире промышленности и строительства вопросы экономии ресурсов и рационального использования материалов выходят на первый план. Огромные магистрали, проложенные десятилетия назад, и трубные системы, отработавшие свой первый цикл, не спешат отправляться в утиль. Технологии восстановления труб позволяют дать металлу "вторую жизнь", превращая бывшую в употреблении продукцию в полноценный строительный материал.
Восстановленные трубы выгодно! И эффект от применения таких решений достигает 50-60% по сравнению с закупкой новых изделий, что делает этот сегмент рынка крайне привлекательным для крупных подрядчиков и строительных организаций.
Процесс превращения старой трубы в пригодное для использования изделие это сложный технологический цикл. Он начинается с тщательной диагностики и заканчивается многоступенчатым контролем качества. В результате на выходе получается продукт, который успешно применяется для прокладки трубопроводов технической воды, теплотрасс, при устройстве свайных фундаментов, а также в качестве кожухов для защиты коммуникаций.
Дефектоскопия и входной контроль? Диагностика без разрушения
Любой процесс восстановления труб начинается с этапа входного контроля. Прежде чем труба попадет на очистные станки или в печи термообработки, специалисты должны точно определить её текущее состояние. Эта задача решается с помощью комплекса методов неразрушающего контроля, объединенных под общим названием "дефектоскопия".
Дефектоскопия позволяет выявить скрытые дефекты металла, не нарушая его целостности. Магнитные методы фиксируют искажения магнитного поля в местах расположения трещин и непроваров. Рентгеновская и гамма-дефектоскопия просвечивают стенку трубы, выявляя поры, шлаковые включения и микротрещины с раскрытием от 0,05 мм. Особое место занимает ультразвуковая дефектоскопия, которая основана на посылке в металл высокочастотных колебаний и регистрации сигналов, отраженных от дефектов.
Этот метод позволяет обнаружить дефекты площадью всего 2-3 мм² на глубине до 100 метров.
Только после того как труба пройдет все эти испытания, принимается решение о возможности её восстановления. Изделия с критическими дефектами геометрии или глубокой коррозией отбраковываются.
Гидроабразивная очистка и подготовка поверхности
После того как труба признана пригодной к восстановлению, начинается самый зрелищный этап удаление многолетних наслоений. Внутренние и наружные поверхности трубы за годы службы покрываются слоем ржавчины, окалины, биологических обрастаний и минеральных отложений. Для борьбы с этими загрязнениями используется гидроабразивная очистка.
- В отличие от простой пескоструйной обработки, гидроабразивный метод подразумевает использование водно-абразивной смеси, подаваемой под высоким давлением. Вода выступает не только как переносчик абразива, но и как смазка, снижающая пылеобразование и обеспечивающая более деликатное воздействие на основной металл.
- Специальные устройства позволяют направлять струю внутрь трубы, эффективно удаляя шламовые отложения и многолетнюю накипь, превращая ржавую и шероховатую поверхность в чистый металл с определенной степенью шероховатости, необходимой для последующей адгезии защитных покрытий.
- Параллельно с внутренней очисткой ведется обработка наружной поверхности, где также снимается старая изоляция и удаляются следы грунтовой коррозии.
Торцевание и геометрия- восстановление точности размеров
Даже после идеальной очистки труба не готова к повторному монтажу. За долгие годы эксплуатации торцы труб подвергаются механическим повреждениям, а геометрия изделия может измениться. На этом этапе проводится контроль эллипсности и продольного прогиба, а также исправление локальных деформаций.
Ключевой операцией является торцевание обрезка торцов труб для создания идеально ровного перпендикулярного среза. После этого на кромках нарезаются механические фаски под углом, как правило, 30 градусов, с обязательным притуплением. Это необходимо для обеспечения качественного сварочного шва при соединении труб в магистраль.
Сварщикам предстоит работать с металлом, который уже подвергался термическому воздействию, и правильная геометрия торцов залог того, что сварной шов получится герметичным и прочным, без лишних напряжений и деформаций.
Санация и релайнинг! Бестраншейное спасение магистралей
Если говорить не просто о восстановлении отдельной трубы, а о реновации целого трубопровода без его демонтажа, на сцену выходят технологии санации и релайнинга. Эти методы применяются, когда старая магистраль еще сохраняет несущую способность корпуса, но теряет герметичность или пропускную способность из-за коррозии и отложений.
Санация методом "чулка" подразумевает введение внутрь старого трубопровода гибкого полимерного рукава, пропитанного специальной смолой. Под давлением горячей воды или пара рукав прижимается к стенкам, принимает их форму и полимеризуется, превращаясь в жесткую пластиковую трубу.
Эта новая поверхность полностью перекрывает все дефекты старой стенки трещины, свищи и наплывы сварного шва, которые могли мешать прохождению среды. Метод позволяет санировать участки большой протяженности, не вскрывая асфальт и не останавливая движение транспорта.
Релайнинг это более широкая группа методов, включающая как прокладку новой полимерной трубы внутри старой (метод "труба в трубе"), так и использование рукавов. В ряде случаев пространство между старой и новой трубой заполняют цементно-песчаным раствором для распределения нагрузки.
Существует и метод реновации, при котором старая стальная труба разрушается специальным расширителем, а на её место протягивается новая полиэтиленовая труба того же диаметра. Все эти технологии направлены на то, чтобы не допустить шламовых отложений и коррозии в будущем, увеличив срок службы коммуникаций на десятилетия.
Протекторная защита и контроль толщины
Новая или восстановленная труба, даже прошедшая очистку и покрытая изоляцией, в грунте подвергается агрессивному воздействию электролитов. Для продления срока службы подземных магистралей применяется комплексная электрохимическая защита. Если по каким-либо причинам невозможно использовать мощные станции катодной защиты, на помощь приходит протекторная защита.
Протекторы это блоки из более активного металла (например, магния или цинка), которые подключаются к трубе через контрольно-измерительные пункты. Работая как "жертвенный анод", протектор отдает свои электроны, принимая на себя коррозию и тем самым спасая стальную стенку магистрали от разрушения. Важно, чтобы при отключении от трубопровода протектор не пассивировался и при подключении мгновенно восстанавливал силу защитного тока.
Наряду с внешней защитой критически важен мониторинг состояния стенки трубы. Для этого используется ультразвуковая толщинометрия. Приборы, работающие на частотах до 16 МГц, позволяют измерять остаточную толщину стенки с точностью до сотых долей миллиметра при одностороннем доступе к поверхности. Это дает возможность точно определить зоны максимального истончения металла (износа), чтобы вовремя принять решение о замене конкретного участка или провести локальный ремонт.
В сочетании с дефектоскопией, толщинометрия обеспечивает полную картину физического состояния трубопровода, делая использование восстановленных труб безопасным и экономически обоснованным.
Сплавы, нормативная база, технологии обработки и экономическая выгода восстановленных труб
Марки стали и применяемые сплавы
Восстановлению подлежат трубы из широкого спектра марок стали. Наибольшее распространение получили изделия из углеродистых и низколегированных сталей, которые демонстрируют оптимальное сочетание прочности, технологичности и коррозионной стойкости. Среди наиболее востребованных марок 17Г1С, 13Г1СУ, 09Г2С, 09ГСФ, 10Г2ФБЮ, 12Г2СБ, а также импортные аналоги классов прочности К52, К54, К56, К60 и Х56.
Каждая из этих марок имеет свои особенности. Сталь 17Г1С, широко применявшаяся при строительстве магистральных трубопроводов, отличается повышенной прочностью и устойчивостью к низким температурам, что объясняет её частое присутствие среди восстановленных труб большого диаметра.
Марки 09Г2С и 12Г2СБ обладают хорошей свариваемостью и стойкостью к атмосферной коррозии, что делает их пригодными для повторного использования в строительных конструкциях и трубопроводах технического назначения. Сталь Ст3, относящаяся к обычным углеродистым качествам, также встречается в сегменте восстановленного проката, преимущественно для менее ответственных конструкций.
Важно понимать, что допустимость восстановления определяется не только маркой стали, но и фактическим состоянием металла после длительной эксплуатации. Коррозионный износ углеродистой стали в грунтовых условиях составляет в среднем 0,1 мм в год, и за 20 лет службы стенка трубы может потерять до 4 мм суммарно с обеих сторон. Однако даже при таком износе труба может сохранять несущую способность, достаточную для использования в качестве свай или для прокладки трубопроводов низкого давления.
Нормативная база? ГОСТы и технические условия
Производство и применение восстановленных труб регламентируется несколькими нормативными документами. Ключевым среди них является ГОСТ Р 55934-2013 "Трубы стальные для повторного применения. Технические условия", который распространяется на трубы диаметром от 159 до 1420 мм, прошедшие процедуру восстановления. Этот стандарт устанавливает требования к качеству, методам контроля и приемке продукции, а также определяет допустимые области применения восстановленных труб.
Помимо профильного ГОСТа, восстановленные трубы должны соответствовать требованиям, предъявляемым к новым трубам соответствующих типоразмеров: ГОСТ 10704-91 (трубы стальные электросварные прямошовные), ГОСТ 10707-80, ГОСТ 9941-81, ГОСТ 3262-75. Это означает, что после восстановления изделие должно демонстрировать механические свойства, не уступающие новым трубам аналогичного сортамента в пределах допустимых отклонений.
Технические условия (ТУ) занимают отдельную нишу в нормативной базе. Применяются как ТУ, действовавшие для исходных новых труб (например, ТУ 14-3-1270 для магистральных труб из стали 17Г1С, ТУ 1300-001-79113010-2008 и другие), так и специальные ТУ, разработанные для процесса восстановления конкретных партий.
Вопреки распространенному мнению, контроль по ТУ зачастую жестче, чем требования базовых ГОСТов, поскольку учитывает специфику дальнейшего применения труб и их предысторию. Вся восстановленная продукция сопровождается полным пакетом документов, включающим сертификат соответствия, паспорт изделия и протоколы испытаний.
Технология обработки- от очистки до подготовки кромок
Процесс восстановления трубы это многостадийная технологическая операция, включающая несколько обязательных этапов. Начинается процесс с входного контроля и сортировки демонтированных труб: оценивается эллипсность, продольный прогиб, степень коррозии, наличие вмятин и трещин. Ремонтопригодные изделия направляются на дальнейшую обработку.
Следующий этап удаление старой изоляции и очистка поверхностей. Для наружной поверхности применяется механическая очистка с использованием скребков и абразивных инструментов. Внутренняя полость требует более сложного подхода: подача газовоздушного потока с температурой 150–600°С внутрь трубы позволяет расплавить и отслоить остатки транспортируемой среды, а также удалить окалину и коррозионные отложения.
Финальная очистка обеих поверхностей выполняется абразивоструйным методом с подачей сухого песка под давлением 0,8–1,0 МПа, что обеспечивает однородную структуру поверхности и необходимую шероховатость. Эта операция критически важна для качественного нанесения последующих защитных покрытий.
Затем восстанавливается геометрия трубы: на правильных станках устраняются кривизна и вмятины. Завершающий этап механической обработки торцевание и подготовка кромок под сварку. Торцы труб обрезаются для создания идеально перпендикулярного среза, после чего нарезаются механические фаски: с наружной стороны кромки под углом 30–40° и с внутренней стороны под углом 5–20° по отношению к вертикальной оси трубы.
Такая конфигурация обеспечивает оптимальное заполнение сварного шва и увеличение площади соприкосновения между соединяемыми трубами, что повышает качество и надежность сварного соединения.
Финальный этап выходной контроль качества, включающий ультразвуковую толщинометрию, гидравлические испытания на герметичность, контроль механических свойств и химического состава. Только после успешного прохождения всех проверок труба получает статус восстановленной и может быть отгружена потребителю.
Экономическая выгода использования восстановленных труб
Экономический эффект от применения восстановленных труб является главным драйвером спроса на эту продукцию. Стоимость восстановленных труб ниже стоимости новых аналогов на 20–40%, а в ряде случаев экономия достигает 50–60%. Это объясняется отсутствием затрат на первичное производство металла: не требуется плавка руды, прокатка, нанесение дорогостоящих заводских покрытий с полного цикла.

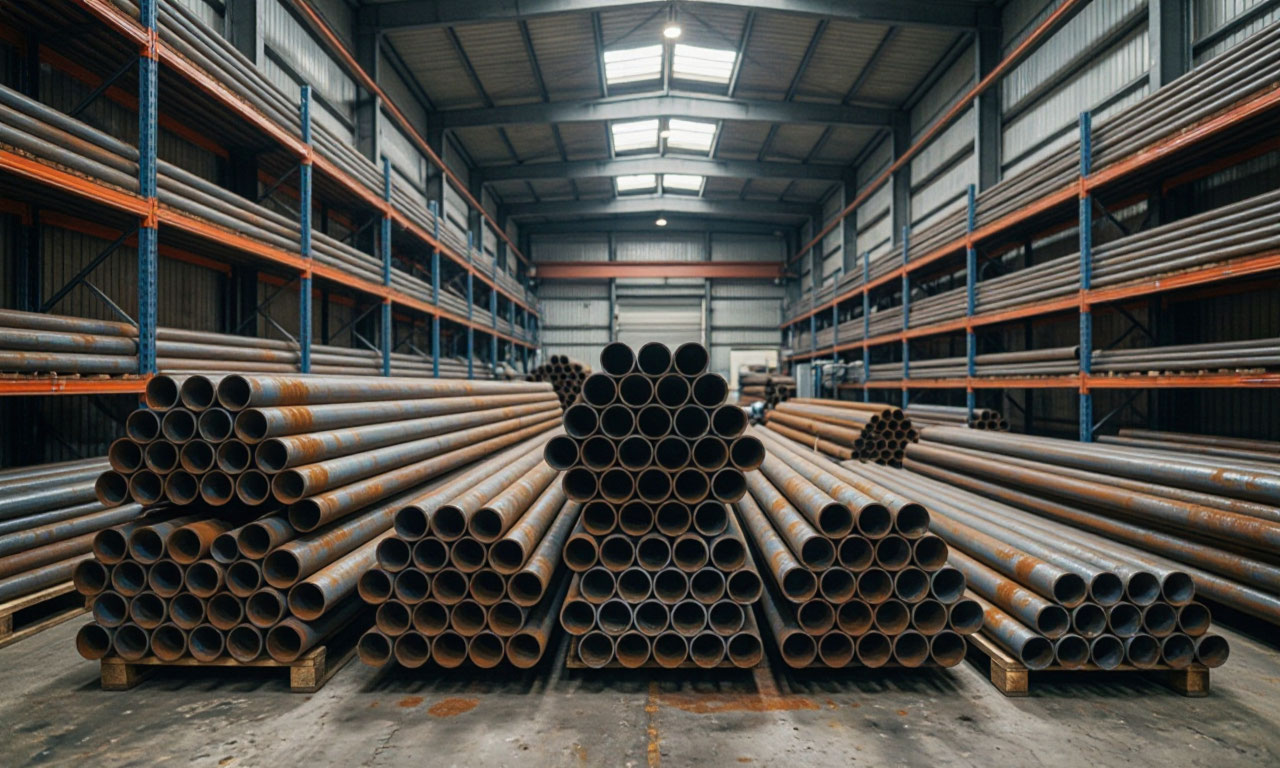

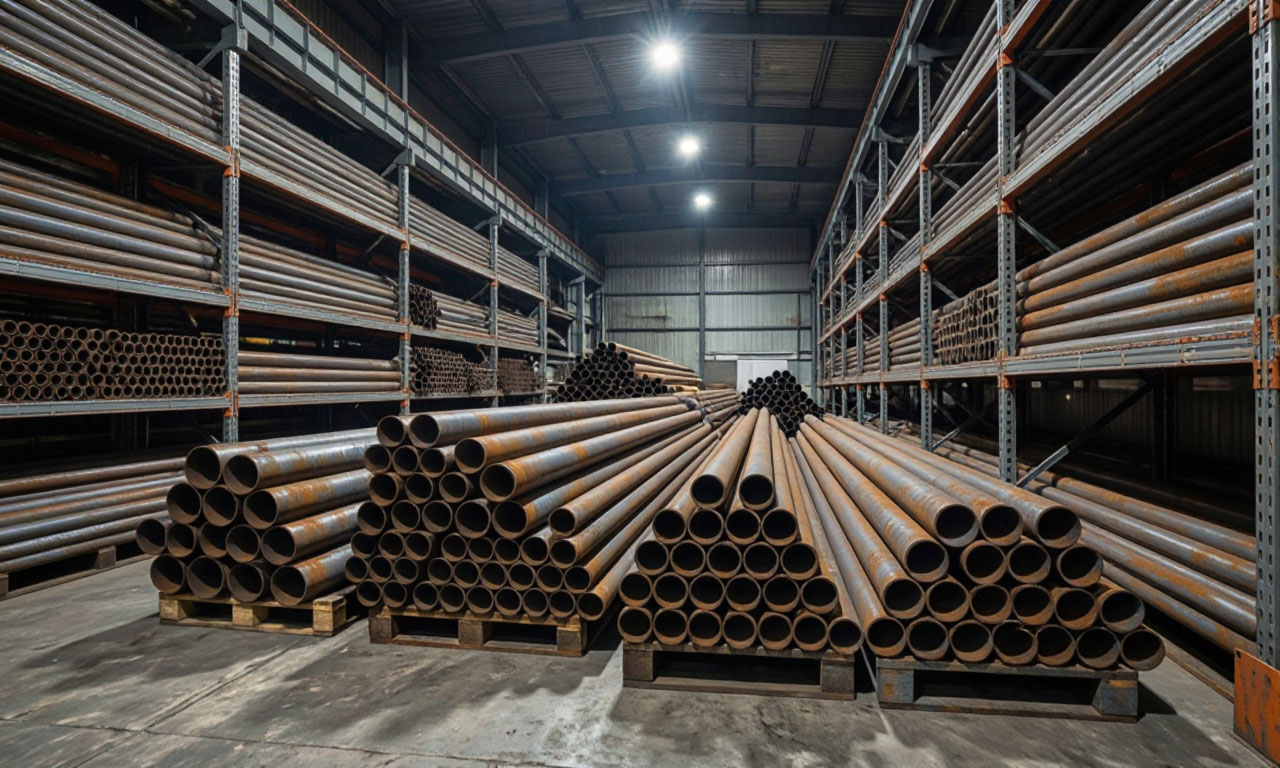

Экономия не ограничивается только ценой самого металлопроката. Восстановленные трубы зачастую уже находятся на складах в непосредственной близости от объекта строительства, что сокращает логистические расходы и время доставки. Для подрядных организаций это критически важный фактор при реализации проектов с жесткими сроками и ограниченным бюджетом.
Дополнительный экономический эффект достигается при использовании восстановленных труб в качестве свайных фундаментов и шпунтовых ограждений. Применение стальных свай из восстановленных труб вместо шпунта Ларсена дает экономию до 50–60% при сопоставимых несущих характеристиках. Даже при наличии локальных дефектов стенки в виде сквозной перфорации до 20–30 мм прочность и надежность сваи при вертикальных и боковых нагрузках практически не снижаются.
Для трубопроводных систем восстановленные трубы обеспечивают дополнительный экономический эффект за счет снижения эксплуатационных расходов. Реновация магистралей с использованием современных технологий, включая нанесение внутренних защитных покрытий и протаскивание полимерных рукавов, позволяет уменьшить гидравлическое сопротивление трубопровода в 1,2–2,1 раза.
Годовая экономия электроэнергии на единицу длины трубопровода при восстановлении диаметром 300 мм может достигать 30 кВт·ч/м, что в денежном выражении для магистрали протяженностью 100 км составляет более 7 млн рублей в год.
Косвенным экономическим преимуществом является экологический аспект: использование восстановленных труб снижает нагрузку на металлургическую промышленность, сокращая выбросы углекислого газа и потребление природных ресурсов. Этот фактор становится все более значимым при оценке совокупной эффективности проектов строительства и реконструкции.
| Марка стали | Особенности применения | Свариваемость | Коррозионная стойкость | Средняя цена за тонну |
|---|---|---|---|---|
| 17Г1С | Магистральные трубопроводы, низкие температуры | Хорошая | Средняя | 55 000 |
| 09Г2С | Строительные конструкции, трубопроводы | Отличная | Повышенная | 52 000 |
| 12Г2СБ | Нефтегазовые проекты | Хорошая | Высокая | 58 000 |
| Ст3 | Второстепенные конструкции | Удовлетворительная | Низкая | 45 000 |
| К60 | Импортный аналог для высоких нагрузок | Хорошая | Средняя | 65 000 |
| Метод контроля | Выявляемые дефекты | Диапазон применения | Точность измерений | Скорость контроля |
|---|---|---|---|---|
| Магнитная дефектоскопия | Трещины, непровары | Поверхностные дефекты | ±0,5 мм | Высокая |
| Рентгеновский контроль | Поры, шлак, трещины | Сквозной контроль стенки | 0,05 мм | Средняя |
| Ультразвуковая толщинометрия | Истончение стенки, расслоения | От 2 мм до 100 м глубины | ±0,01 мм | Высокая |
| Гамма-дефектоскопия | Внутренние дефекты | Толстостенные трубы | 0,1 мм | Низкая |
| Гидравлические испытания | Герметичность, прочность | Готовые трубы | Наглядный результат | Низкая |
