Промышленные контроллеры: многофункциональные программируемые модули ввода-вывода на базе CODESYS

Семейство программируемых логических контроллеров https://www.crevis.ru/catalog/remote_io/plc/ представляет серию ультракомпактных модулей, разработанных для построения распределенных систем автоматизации. Эти устройства сочетают в себе вычислительную мощность, широкий набор коммуникационных интерфейсов и гибкость программирования в среде CODESYS.

Модельный ряд GL-997x

• Линейка GL-997x включает пять моделей, каждая из которых ориентирована на решение определенного круга задач в области промышленной автоматизации. Базовые версии GL-9971 и GL-9972 предлагают минимально необходимый набор функций для построения эффективных систем управления, тогда как GL-9973, GL-9974 и GL-9975 оснащены расширенными возможностями для работы с данными и визуализации.

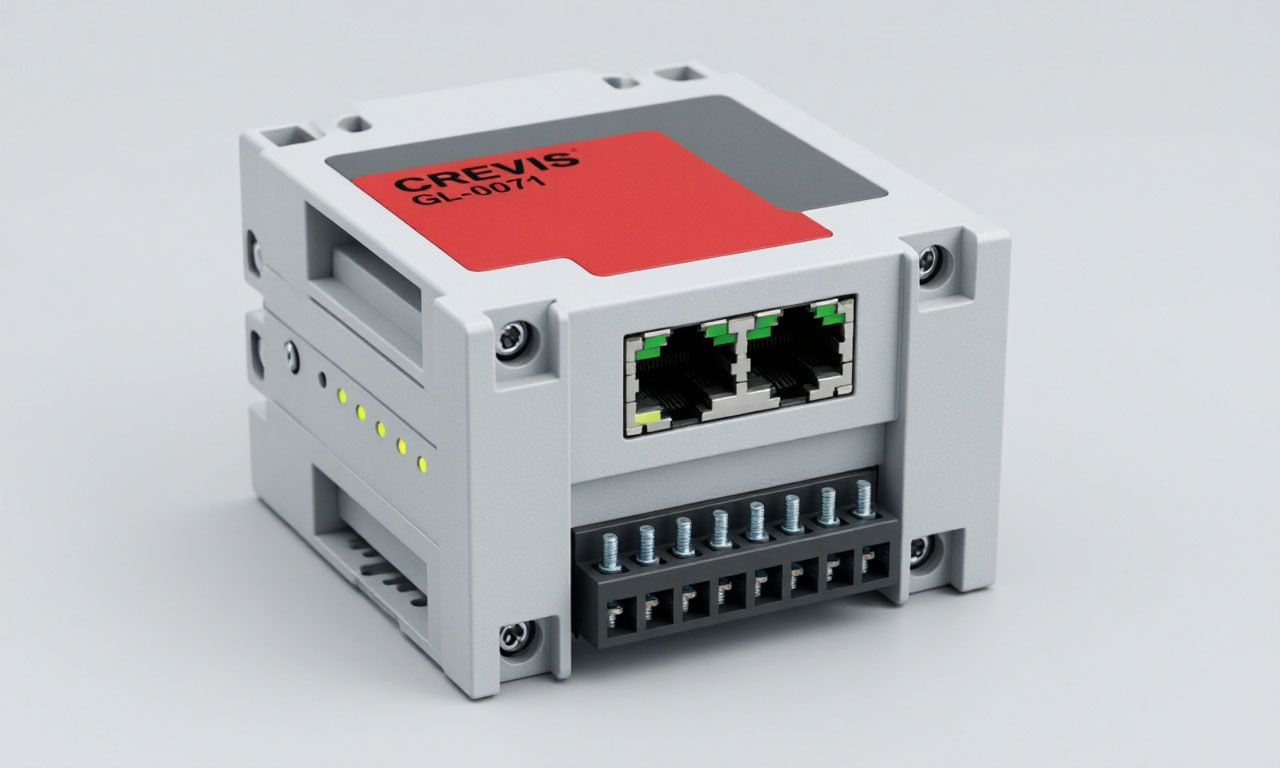

• Модель GL-9971 это программируемый модуль ввода-вывода с поддержкой CODESYS и протокола Modbus TCP. Это младшая модель в линейке, которая идеально подходит для небольших проектов, где требуется надежное управление с минимальными затратами. GL-9971 поддерживает подключение до 10 модулей расширения, что достаточно для построения компактных систем автоматизации.
• GL-9972 расширяет функциональность базовой модели за счет добавления последовательного порта для работы по протоколу Modbus RTU. Это решение позволяет интегрировать устаревшее оборудование и датчики с последовательным интерфейсом в современные системы управления. Модель поддерживает до 63 модулей расширения, что значительно увеличивает масштабируемость системы.

GL-9973 является наиболее функциональной моделью в линейке, которая включает поддержку OPC UA, встроенный веб-сервер для визуализации WebVisu и последовательный порт для Modbus RTU. Данная конфигурация делает этот контроллер универсальным решением для построения сложных распределенных систем с возможностью удаленного мониторинга и управления через веб-интерфейс.

• GL-9974 предлагает поддержку OPC UA и Modbus TCP при отсутствии последовательного порта. Эта модель ориентирована на проекты, где требуется обмен данными с корпоративными системами через OPC UA, но нет необходимости в подключении устаревшего оборудования по последовательным интерфейсам.
• GL-9975 объединяет возможности OPC UA и WebVisu с поддержкой Modbus TCP, представляя собой оптимальное решение для создания современных систем управления с развитыми функциями визуализации и интеграции с IT-инфраструктурой предприятия.

Программное обеспечение и среда разработки

Все контроллеры семейства GL-997x программируются в среде CODESYS V3.5 SP17 Patch 3, которая является одной из наиболее распространенных сред разработки для промышленных контроллеров. CODESYS поддерживает все пять языков программирования, определенных стандартом IEC 61131-3: лестничные диаграммы (LD), список инструкций (IL), структурированный текст (ST), функциональные блок-диаграммы (FBD) и последовательные функциональные схемы (SFC).

Использование стандартизированной среды программирования обеспечивает переносимость кода между различными платформами и упрощает обучение персонала. Инженеры-программисты, знакомые с CODESYS, могут быстро приступить к разработке проектов для контроллеров GL-997x без необходимости изучения проприетарных сред.

Важным отличием моделей GL-9971 и GL-9972/73/74/75 является объем доступной памяти. Модель GL-9971 располагает 256 КБ программной памяти и 40 КБ памяти данных, что достаточно для реализации несложных алгоритмов управления. Более старшие модели оснащены 16 МБ программной памяти и 16 МБ памяти данных, что позволяет реализовывать сложные проекты с большим количеством переменных и алгоритмов.

Для энергонезависимого хранения данных в GL-9971 предусмотрено 4 КБ памяти, распределенной между Retain и Flag областями. Модели GL-9972, GL-9973, GL-9974 и GL-9975 имеют 32 КБ энергонезависимой памяти с разделением по 16 КБ для Retain и Flag. Встроенный аккумулятор обеспечивает сохранность данных реального времени и Retain-переменных до 15 дней при полной зарядке.

Коммуникационные возможности

Семейство GL-997x предлагает разнообразные коммуникационные интерфейсы, адаптированные под различные сценарии применения. Модели GL-9971, GL-9974 и GL-9975 оснащены двумя портами Ethernet RJ-45, каждый из которых работает на скорости 10/100 Мбит/с с поддержкой автоматического согласования параметров соединения и полнодуплексного режима.

Модели GL-9972 и GL-9973 имеют один порт Ethernet и один последовательный порт RJ-45, который может функционировать как RS-232 или RS-485. Такая конфигурация позволяет подключать до 247 ведомых устройств по протоколу Modbus RTU через интерфейс RS-485 или одно устройство через RS-232.

По протоколу Modbus TCP модели GL-9972, GL-9973, GL-9974 и GL-9975 могут выступать в роли мастера для подключения до 64 ведомых устройств или в роли ведомого для работы с 64 мастерами. Модель GL-9971 поддерживает подключение только одного ведомого устройства в режиме мастера и до 10 мастеров в режиме ведомого. Указанные ограничения связаны с количеством одновременно открытых сокетов, которое составляет 10 для GL-9971 и 64 для остальных моделей.

Протоколы и интеграция с IT-инфраструктурой

Семейство GL-997x поддерживает широкий спектр протоколов для интеграции с различными системами автоматизации и корпоративным программным обеспечением. Все модели поддерживают Modbus TCP/UDP, SNTP для синхронизации времени, HTTP для работы со встроенным веб-сервером и MQTT для обмена данными с облачными платформами.

Модели GL-9972, GL-9973, GL-9974 и GL-9975 дополнительно поддерживают протокол SNMP для управления и мониторинга состояния устройства через стандартные системы сетевого администрирования. OPC UA сервер и клиент доступны в моделях GL-9972, GL-9973, GL-9974 и GL-9975, что обеспечивает стандартизированный обмен данными с системами верхнего уровня.

Визуализация WebVisu поддерживается в моделях GL-9973 и GL-9975, позволяя создавать веб-интерфейсы для мониторинга и управления процессами без необходимости установки дополнительного программного обеспечения на клиентских устройствах. Доступ к веб-серверу осуществляется через стандартные браузеры, при этом одновременно могут быть открыты до 64 клиентских соединений.

Протоколы OPC UA и MQTT обеспечивают интеграцию с современными IIoT-платформами и корпоративными информационными системами. Использование MQTT позволяет передавать данные в облачные сервисы для анализа и хранения, а OPC UA предоставляет стандартизированный интерфейс для обмена данными с SCADA-системами и ERP-приложениями.

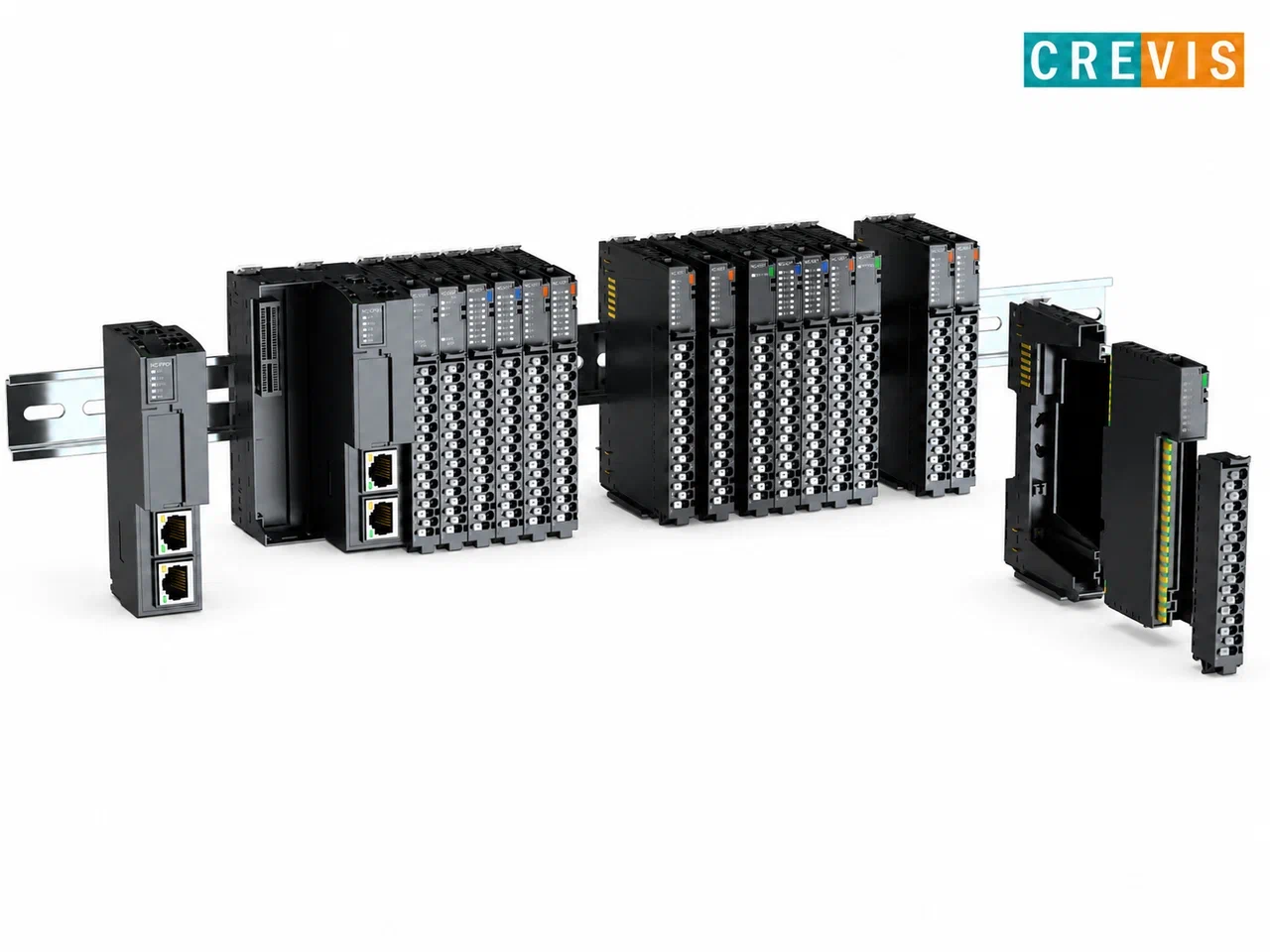

Модульность и масштабирование

Контроллеры GL-997x поддерживают подключение модулей расширения ввода-вывода, что позволяет наращивать количество каналов управления и мониторинга в соответствии с требованиями конкретного проекта. Модель GL-9971 поддерживает до 10 модулей расширения, а модели GL-9972, GL-9973, GL-9974 и GL-9975 до 63 модулей.

Модули расширения GL20, совместимые с контроллерами семейства GL-997x, отличаются ультракомпактными размерами, ширина каждого модуля составляет всего 12 мм. Подключение модулей осуществляется через шинный соединитель, при этом максимальный размер данных для одного слота составляет 128 байт как для входов, так и для выходов.

• При выборе количества модулей расширения необходимо учитывать ограничения по питанию. Контроллер может обеспечить ток до 1.0 А при напряжении 5 В для питания модулей расширения. При необходимости подключения большого количества модулей может потребоваться использование дополнительного источника питания на шине.
• Модули ввода-вывода GL20 включают широкий спектр устройств: дискретные входы и выходы с различным количеством каналов, аналоговые входы и выходы с 16-битным разрешением и временем выборки 250 мкс, температурные модули для работы с термопарами и термосопротивлениями.

Технические характеристики и условия эксплуатации

Контроллеры семейства GL-997x рассчитаны на работу в широком диапазоне температур от -20°C до +60°C, что позволяет использовать их в неотапливаемых помещениях и на открытых площадках. Температура хранения составляет от -40°C до +85°C.

Устройства устойчивы к вибрационным нагрузкам до 4G согласно стандарту IEC 60068-2-6 и к ударным нагрузкам до 15G согласно IEC 60068-2-27. Монтаж осуществляется на DIN-рейку в вертикальном или горизонтальном положении.

Питание контроллеров осуществляется от источника постоянного тока напряжением 24 В с допустимым диапазоном от 15 до 28.8 В. Потребляемый ток зависит от модели: 60 мА для GL-9971, 50 мА для GL-9972 и GL-9973, 70 мА для GL-9974 и GL-9975 при типовом напряжении 24 В.

Габаритные размеры всех моделей составляют 12 мм в ширину, 109 мм в высоту и 70 мм в глубину. Вес варьируется от 76 г для GL-9971 до 84 г для GL-9972 и GL-9973.

Советы по применению

При выборе конкретной модели из семейства GL-997x следует учитывать требования проекта по количеству подключаемых устройств, необходимости интеграции с устаревшим оборудованием по последовательным интерфейсам и требованиям к визуализации и обмену данными с системами верхнего уровня.

Для проектов с ограниченным бюджетом и простыми алгоритмами управления, где не требуется подключение большого количества периферийных устройств, оптимальным выбором будет модель GL-9971. Данный контроллер обеспечивает базовую функциональность при минимальной стоимости.

При необходимости подключения устаревшего оборудования с последовательным интерфейсом следует выбирать модели GL-9972 или GL-9973, оснащенные портом для Modbus RTU. Модель GL-9973 предпочтительнее в случае, если требуется визуализация через WebVisu и интеграция через OPC UA.

Для создания современных систем управления с развитыми функциями визуализации и обмена данными рекомендуется использовать модели GL-9975 или GL-9974. GL-9975 является наиболее универсальным решением, сочетающим все доступные коммуникационные возможности, тогда как GL-9974 подходит для проектов, где не требуется поддержка последовательного интерфейса.

Перед вводом в эксплуатацию рекомендуется выполнить процедуру зарядки встроенного аккумулятора в течение 16 часов для обеспечения максимального времени сохранения данных. При разряженном аккумуляторе возможна потеря Retain-данных и сброс настроек реального времени.

Применение, допуски и эксплуатация программируемых контроллеров GL-997x

Области применения

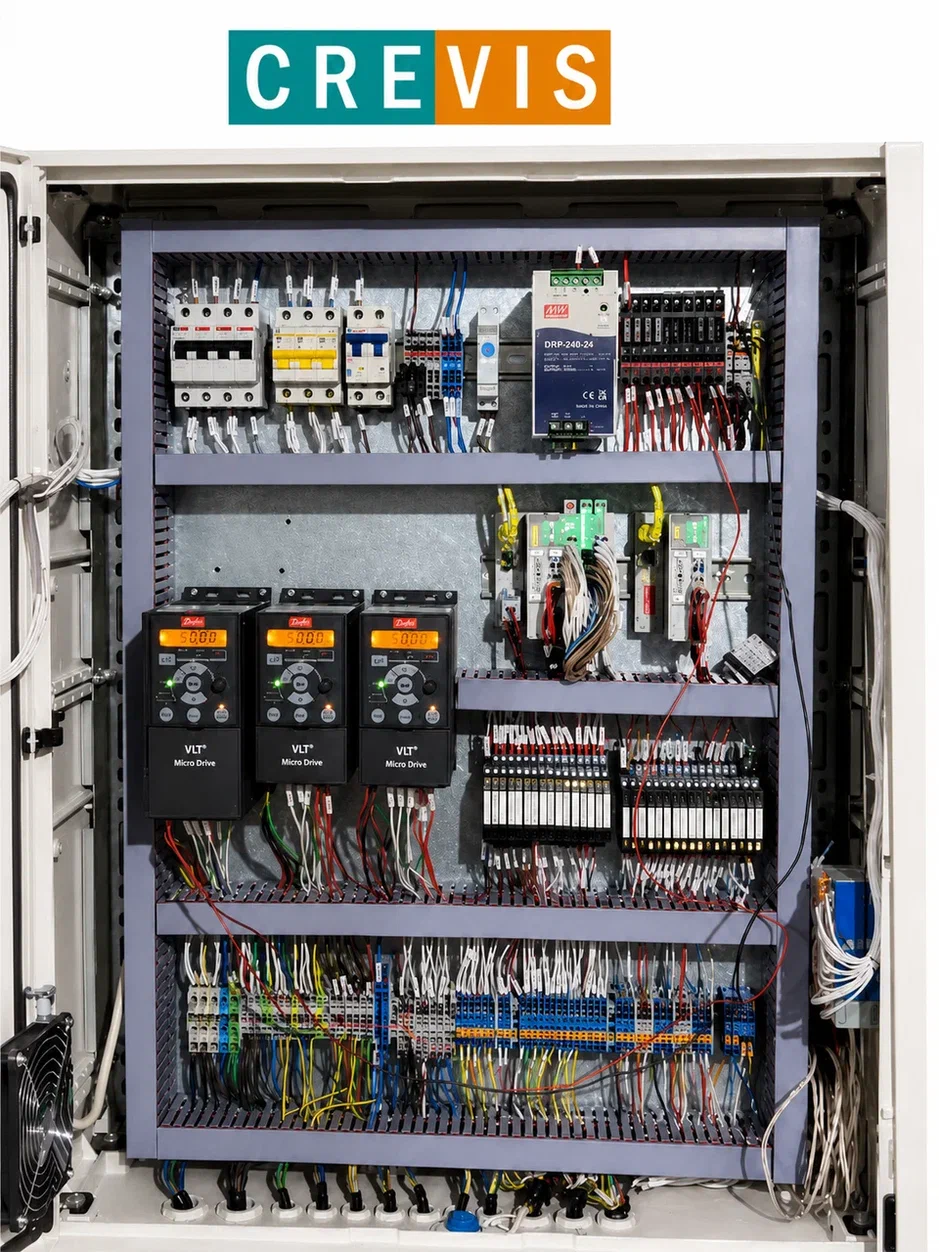

Программируемые контроллеры GL-997x находят применение в широком спектре задач промышленной автоматизации благодаря своей модульной архитектуре и поддержке различных коммуникационных протоколов. Базовая модель GL-9971 оптимальна для построения компактных систем управления с ограниченным количеством сигналов - до 10 модулей расширения.

Старшие модели GL-9972-GL-9975, поддерживающие до 63 модулей расширения, позволяют реализовывать распределенные системы сбора данных и управления на производственных линиях, в упаковочном оборудовании, системах кондиционирования и вентиляции.

• Наличие поддержки OPC UA и MQTT в моделях GL-9972-GL-9975 делает эти контроллеры востребованными в проектах промышленного интернета вещей (IIoT). Возможность передачи данных в облачные платформы и интеграции с корпоративными системами ERP позволяет использовать их для удаленного мониторинга состояния оборудования, прогнозной аналитики и централизованного управления территориально распределенными объектами.
• Модели с последовательным портом RS-232/485 (GL-9972 и GL-9973) незаменимы при модернизации существующих производств, где требуется интеграция устаревших датчиков, частотных преобразователей и счетчиков, работающих по протоколу Modbus RTU. По интерфейсу RS-485 возможно подключение до 247 ведомых устройств, что позволяет создавать разветвленные сети сбора данных без замены действующего оборудования.
• WebVisu, доступная в моделях GL-9973 и GL-9975, обеспечивает возможность создания пользовательских интерфейсов для операторского контроля через веб-браузер. Это особенно актуально для удаленных объектов, где установка специализированных SCADA-рабочих станций экономически нецелесообразна. Одновременно могут быть открыты до 64 клиентских соединений к встроенному веб-серверу.

Сертификация и нормативные допуски

Контроллеры GL-997x имеют необходимые сертификаты для применения в промышленных условиях, что подтверждает их соответствие требованиям электробезопасности и электромагнитной совместимости. Устройства предназначены для использования в средах со степенью загрязнения 1 или 2 согласно классификации IEC, что означает допустимость применения в производственных помещениях с контролируемым уровнем пыли и неагрессивной атмосферой.

• Важным требованием является соответствие класса источника питания: системное питание должно осуществляться от источника, классифицированного как Class 2 согласно UL, с номинальным напряжением 24 В постоянного тока. Диапазон допустимых значений питающего напряжения составляет от 18 до 28.8 В, что обеспечивает устойчивость к незначительным колебаниям в промышленных сетях. Полевое питание модулей ввода-вывода допускает напряжение до 30 В постоянного тока.
• Контроллеры устойчивы к вибрационным нагрузкам до 4G в соответствии со стандартом IEC 60068-2-6 и к ударным нагрузкам до 15G согласно IEC 60068-2-27, что позволяет устанавливать их на вибрирующем оборудовании - прессах, компрессорах, транспортных конвейерах. Монтаж осуществляется на DIN-рейку типа 35 мм с глубиной 7.5 или 15 мм по стандарту IEC 60715, в горизонтальном или вертикальном положении.
• Степень защиты IP20 означает, что корпус защищает от проникновения твердых частиц размером более 12.5 мм, но не защищен от попадания влаги. Данное требование налагает ограничения на условия эксплуатации - контроллеры должны размещаться в защищенных шкафах с соответствующей степенью пылевлагозащиты. При эксплуатации в средах с солевым туманом требуется использовать горизонтальный монтаж и защитные колпачки на неиспользуемых разъемах.

Условия эксплуатации

Диапазон рабочих температур для всех моделей GL-997x составляет от -20°C до +60°C. Температура хранения расширена до -40°C... +85°C, что важно при транспортировке и сезонных простоях оборудования.

Относительная влажность воздуха в процессе эксплуатации не должна превышать 90% без конденсации. При более высоких значениях влажности, особенно с образованием конденсата, ввод контроллера в эксплуатацию категорически запрещен из-за риска коротких замыканий и коррозии контактов. Хранение и транспортировка допускаются при влажности до 95% с циклическим конденсатообразованием согласно стандарту IEC 60068-2-30.

Потребляемый ток зависит от модели: GL-9971 - 60 мА, GL-9972 и GL-9973 - по 50 мА, GL-9974 и GL-9975 - по 70 мА при типовом напряжении 24 В. Максимальный ток, доступный для питания модулей расширения, составляет 1.0 А при напряжении 5 В, что накладывает ограничения на количество подключаемых модулей при использовании энергоемких конфигураций.

Монтаж и подключение

Все работы по монтажу и подключению контроллеров GL-997x должны выполняться квалифицированным электротехническим персоналом при полностью обесточенной системе. Подключение оборудования с поданным питанием категорически запрещено из-за риска возникновения электрической дуги, которая может привести к ожогам, возгоранию и поражению электрическим током.

При работе с модулями необходимо обеспечить заземление персонала, рабочего места и упаковочных материалов для предотвращения повреждения электронных компонентов электростатическим разрядом. Касание токоведущих частей и клеммных блоков во время работы системы не допускается. Для соединений рекомендуется использовать кабели сечением до 2.0 мм² (AWG 14) с моментом затяжки 0.8 Н·м.

Не допускается размещение контроллеров вблизи легковоспламеняющихся материалов, под прямыми солнечными лучами и в зонах с риском попадания металлических предметов на открытые контакты. Все неиспользуемые слоты расширения и коммуникационные порты должны быть закрыты защитными крышками для обеспечения заявленной степени защиты IP20.

Особенности программирования в эксплуатации

При выполнении онлайн-изменений в работающей программе контроллера необходимо учитывать специфику сохранения загрузочного приложения. При включенной опции Update Boot Application запись файла boot-приложения во флэш-память может вызывать задержки в выполнении цикла ПЛК. Данные задержки потенциально опасны при управлении механизмами, поэтому операцию следует выполнять только при нахождении оборудования в безопасном состоянии.

Отключение опции Update Boot Application позволяет вносить изменения без задержек, однако в этом случае необходимо отдельно выполнять процедуру Create Boot Application. Без этого измененная программа не сохранится после перезагрузки контроллера. Данная особенность архитектуры должна учитываться при планировании сервисного обслуживания и удаленного программирования.

Встроенный аккумулятор обеспечивает сохранность данных реального времени и Retain-переменных до 15 дней при полной зарядке при комнатной температуре. Для гарантированного резервирования данных перед длительным отключением питания рекомендуется предварительно заряжать аккумулятор в течение 16 часов. Точность хода встроенных часов составляет не более 2 минут в месяц.

Рекомендации по выбору конфигурации

При проектировании системы с использованием контроллеров GL-997x следует учитывать максимальное количество одновременно открытых сокетов: для GL-9971 ограничение составляет 10 сокетов, для GL-9972-GL-9975 - 64 сокета. Данное ограничение распространяется на все сетевые функции одновременно - Modbus TCP, веб-сервер, OPC UA и другие.

При выборе модели необходимо учитывать требования к памяти: GL-9971 располагает 256 КБ программной памяти и 40 КБ данных, тогда как остальные модели имеют по 16 МБ для программ и данных. Для сложных алгоритмов с большим количеством переменных, использованием массивов и структур данных, а также для проектов с визуализацией WebVisu требуются старшие модели.

Особое внимание следует уделить распределению энергонезависимой памяти: в GL-9971 выделено 4 КБ (2 КБ Retain и 2 КБ Persistent Retain), в старших моделях - 32 КБ (по 16 КБ на каждую область). При необходимости сохранения большого объема технологических параметров после отключения питания предпочтение следует отдавать моделям с увеличенным объемом энергонезависимой памяти.
