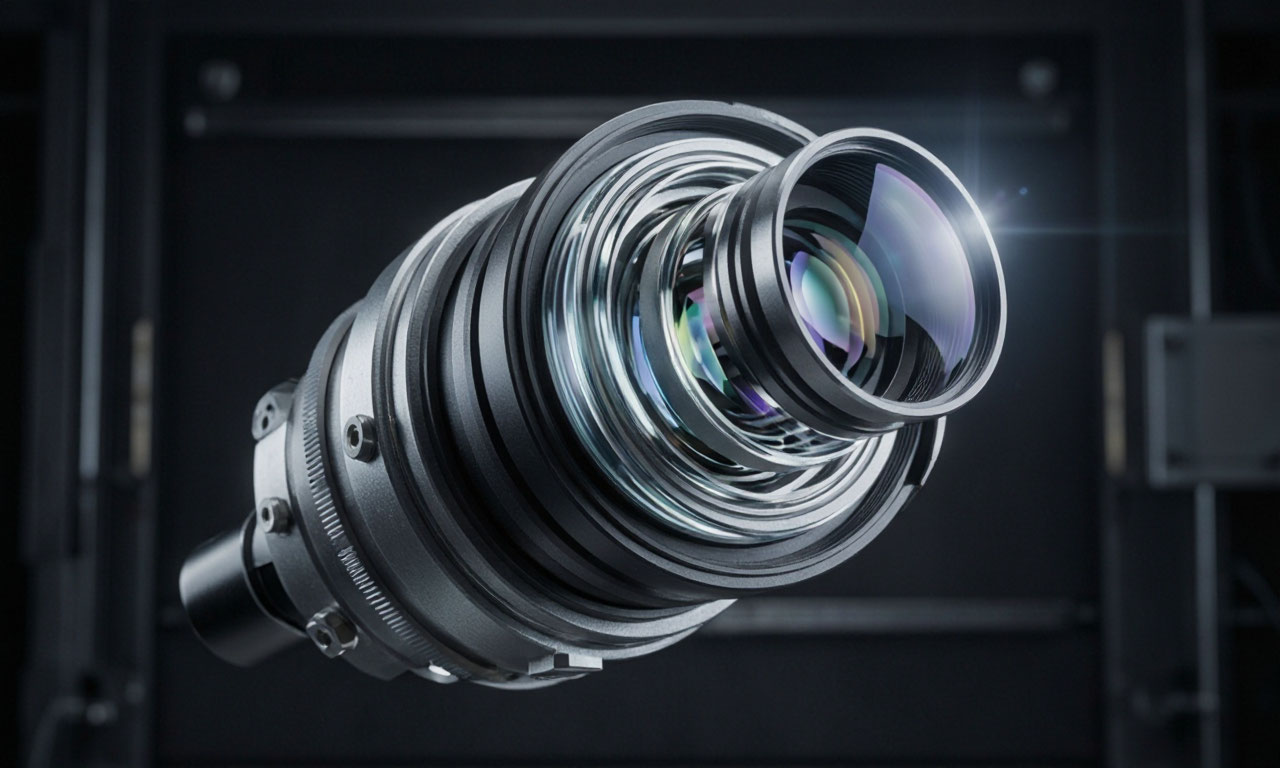

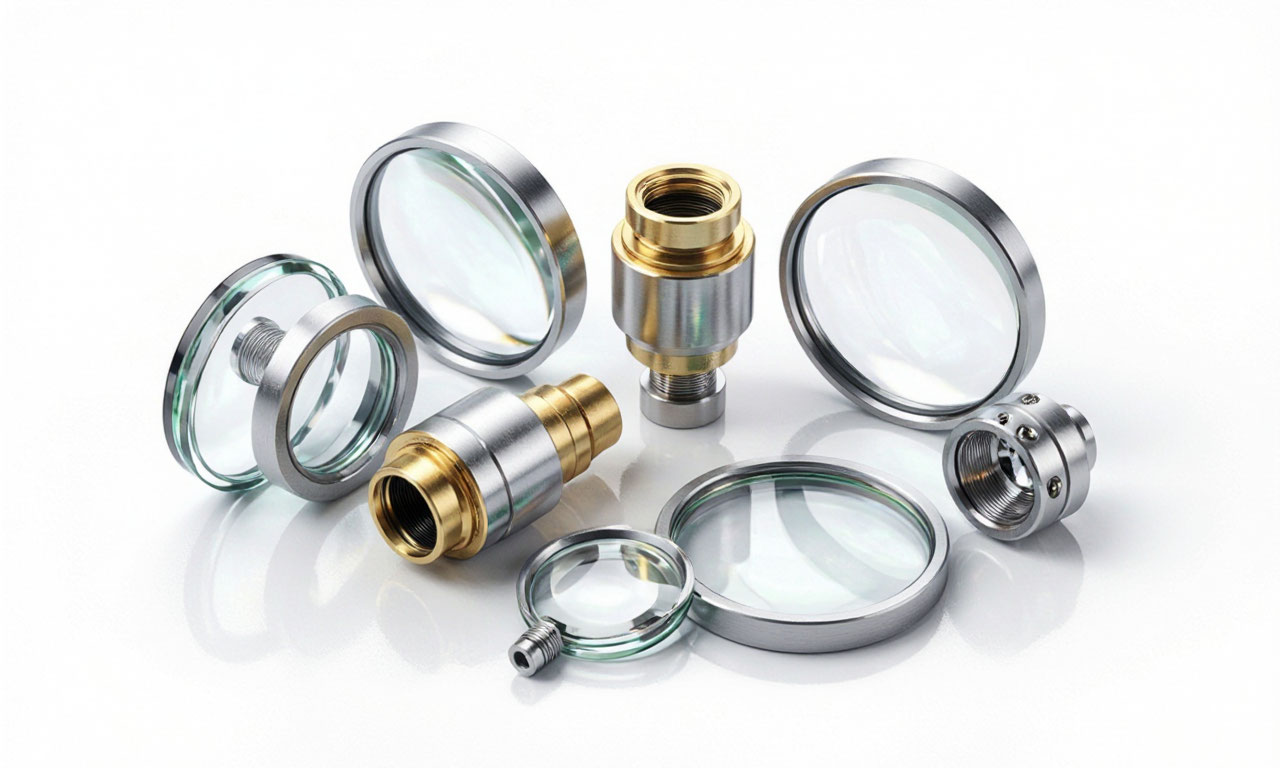

Лазерный станок это оборудование, где качество обработки материала напрямую зависит от оптической системы. Линзы и объективы https://opti-cut.ru/catalog/raskhodnye_materialy_dlya_lazernykh_stankov/linzy_i_obektivy/ выполняют функцию формирования лазерного пучка, обеспечивая необходимую плотность мощности в зоне реза.
Понимание физических принципов работы оптики позволяет добиться максимальной эффективности резки и избежать дорогостоящих ошибок при эксплуатации.
Оптическая система лазерного станка это не просто набор стеклянных элементов. Это высокоточный инструмент, требующий правильного подбора компонентов, регулярного обслуживания и точной юстировки. Каждый элемент системы влияет на конечный результат: от скорости резки до качества кромки.
Фокусное расстояние? Основа формирования пучка
Фокусное расстояние объектива определяет геометрию лазерного пучка после прохождения через линзу. Этот параметр задаёт расстояние от оптического элемента до точки, в которой лазерный луч достигает минимального диаметра так называемого фокального пятна (focal spot). Выбор фокусного расстояния напрямую связан с типом выполняемых операций и свойствами обрабатываемого материала.
Короткофокусные линзы (например, f=2.5-5 дюймов) создают пятно минимального размера, что обеспечивает высокую плотность мощности в рабочей зоне. Такая конфигурация идеальна для гравировки, маркировки и тонкой резки металлов малой толщины. Однако чем короче фокус, тем меньше глубина резкости область вдоль оси пучка, где плотность мощности остаётся достаточной для эффективной обработки. При отклонении от фокальной плоскости на десятые доли миллиметра качество резки резко падает.
Длиннофокусные линзы (f=7.5-10 дюймов и более) дают более крупное пятно, но значительно увеличивают глубину резкости. Это позволяет обрабатывать толстые материалы и компенсировать неровности поверхности заготовки. Для станка , работающего с листовыми материалами различной толщины, часто используют объективы с фокусным расстоянием 5-7.5 дюймов как универсальное решение.
При резке толстого металла предпочтение отдают длиннофокусным линзам, так как они обеспечивают стабильность процесса при колебаниях поверхности заготовки.
Коллимация: подготовка пучка перед фокусировкой
Коллимация процесс преобразования расходящегося лазерного пучка в параллельный. На выходе из резонатора лазерный луч имеет определённую расходимость, которая зависит от конструкции источника. Без коллимации фокусирующая линза не сможет сформировать оптимальное пятно, поскольку расходящийся пучок будет фокусироваться в точку с искажениями и увеличенным диаметром.
- Коллимирующий узел станка обычно состоит из одной или нескольких линз, которые устанавливаются перед фокусирующим объективом. Задача коллиматора сделать пучок параллельным с минимальными потерями мощности. Важно, чтобы диаметр коллимированного пучка соответствовал входной апертуре фокусирующей линзы.
- Асферические линзы часто применяются в коллиматорах благодаря способности лучше корректировать сферические аберрации по сравнению со сферическими аналогами. Это особенно актуально для лазеров с высокой мощностью, где искажения могут приводить к перегреву оптики.
- Качество коллимации проверяется с помощью профилометра или тепловизионной бумаги. Если пучок после коллиматора имеет заметную расходимость или неравномерное распределение интенсивности, это указывает на смещение оптических элементов или загрязнение линз. Регулярная проверка юстировки коллиматора обязательная процедура для поддержания стабильности реза.
Защитное стекло. Барьер для загрязнений
Защитное стекло, также известное как предохранительное окно, устанавливается на сопло режущей головки и выполняет критически важную функцию: оно изолирует фокусирующую линзу от продуктов горения и распыления материала. Во время резки металла в зону обработки подаётся технологический газ, а испаряемый материал создаёт облако частиц, которые могут оседать на оптике и вызывать её повреждение.
Защитное стекло является расходным материалом, который требуется регулярно заменять. Даже незначительные загрязнения или царапины на поверхности приводят к рассеянию лазерного излучения и снижению мощности в рабочей зоне. Трещины и сколы на стекле могут стать причиной теплового пробоя локального перегрева, который разрушает линзу и выводит станок из строя.
Для станка защитные стёкла изготавливаются из материалов с высокой термостойкостью и прозрачностью в инфракрасном диапазоне. При выборе защитного стекла обращают внимание на коэффициент пропускания на рабочей длине волны (для CO₂-лазеров это 10.6 мкм) и устойчивость к тепловому удару. Регулярная очистка защитного стекла с использованием специальных салфеток и растворов продлевает срок его службы.
Критическим признаком необходимости замены служит изменение цвета или появление матового налёта, который не удаляется очисткой.
Селениды цинка! Материал оптики для CO₂-лазеров
Селенид цинка (ZnSe) основной материал, применяемый для изготовления линз и защитных окон в CO₂-лазерах с длиной волны 10.6 мкм. Этот материал обладает уникальным сочетанием свойств, делающих его незаменимым в системах с высокой мощностью излучения.
Селенид цинка имеет широкий диапазон пропускания от 0.5 до 22 мкм, что перекрывает рабочий спектр CO₂-лазеров. Низкий коэффициент поглощения на длине волны 10.6 мкм обеспечивает минимальные потери мощности и предотвращает перегрев оптики. Стойкость к термоудару позволяет использовать линзы из селенида цинка в условиях высоких плотностей мощности, когда нагрев поверхности достигает значительных температур.
При работе с линзами из селенида цинка необходимо соблюдать меры предосторожности. Этот материал токсичен, и при механической обработке или повреждении линзы выделяется пыль, опасная для здоровья. Обслуживание оптики проводится в перчатках, а после работы с селенидом цинка требуется тщательное мытьё рук. Механическая прочность ZnSe относительно невысока, поэтому линзы требуют аккуратного обращения царапины и сколы снижают ресурс и качество фокусировки.
Просветляющее покрытие? Увеличение эффективности
Линзы и защитные стёкла из селенида цинка обязательно оснащаются просветляющими покрытиями. Эти покрытия уменьшают отражение лазерного излучения от поверхности и увеличивают долю прошедшего света, что напрямую влияет на эффективность обработки. Для CO₂-лазеров разработаны специализированные покрытия с высоким коэффициентом пропускания на длине волны 10.6 мкм.
Просветляющее покрытие работает по принципу интерференции: тонкий слой материала с определённым показателем преломления гасит отражённую волну, направляя энергию внутрь линзы. Двустороннее покрытие обеспечивает минимальные потери как на входной, так и на выходной поверхности оптического элемента. Качество нанесения покрытия критично дефекты или повреждения приводят к локальному перегреву и разрушению линзы.
Для линз станка используются покрытия, рассчитанные на работу с мощными лазерными пучками. Такие покрытия устойчивы к тепловым нагрузкам и имеют повышенную адгезию к подложке. При визуальном осмотре просветляющего покрытия обращают внимание на наличие пятен, пузырьков или отслоений, которые снижают ресурс оптики. Повреждённое покрытие нельзя восстанавливать линза подлежит замене.
Фокальное пятно и плотность мощности
Фокальное пятно (focal spot) это область минимального сечения лазерного пучка, в которой достигается максимальная плотность мощности. Размер пятна определяется фокусным расстоянием объектива, качеством коллимации и характеристиками самого лазера, включая параметр M² и длину волны. Для станка диаметр пятна обычно составляет от 0.1 до 0.5 мм в зависимости от выбранной оптики.
Плотность мощности в пятне рассчитывается как отношение мощности лазера к площади пятна. Например, при мощности 1 кВт и диаметре пятна 100 мкм плотность мощности достигает 1.2×10⁶ Вт/см². Уменьшение диаметра пятна вдвое увеличивает плотность мощности в четыре раза, что позволяет значительно повысить скорость резки и улучшить качество обработки. Этот эффект демонстрирует важность точного выбора фокусного расстояния для каждой операции.
При резке тонких материалов предпочтительна высокая плотность мощности, достигаемая короткофокусной оптикой. Для толстых листов более важна глубина резкости, поэтому используют длиннофокусные линзы с бо́льшим пятном. Сбалансированный подход к выбору оптики залог производительности и качества.
Глубина резкости- стабильность процесса
Глубина резкости (depth of focus) определяет диапазон продольных смещений поверхности материала, в котором плотность мощности остаётся достаточной для эффективной резки. Этот параметр тем меньше, чем короче фокусное расстояние и чем меньше размер пятна. Для короткофокусных линз глубина резкости может составлять ±0.5-1 мм, тогда как длиннофокусные обеспечивают диапазон до ±3-5 мм.
В практической работе глубина резкости напрямую влияет на требования к плоскостности заготовки. При резке листового металла неровности поверхности могут привести к тому, что материал выходит из фокальной зоны, и плотность мощности падает. Это проявляется в виде неполного проплавления, изменения ширины реза и образования грата. Для толстых материалов выбирают оптику с увеличенной глубиной резкости, что компенсирует возможные отклонения.
Существуют технологии, позволяющие искусственно увеличить глубину резкости без потери качества. Мультифокусная оптика создаёт несколько фокусов вдоль оси пучка, распределяя энергию и расширяя рабочую зону. Однако такие системы более сложны в настройке и обслуживании, поэтому для станка чаще используют классические решения с однократной фокусировкой.
Рабочая зона реза: взаимодействие с материалом
Рабочая зона реза это область, в которой лазерный пучок непосредственно взаимодействует с материалом. Положение фокальной плоскости относительно поверхности заготовки определяет характер обработки: при фокусировке на поверхности получается максимальная плотность мощности в точке входа луча, а при смещении фокуса внутрь материала или над поверхностью изменяется профиль реза.
Оптимальное положение фокуса зависит от типа материала и его толщины. Для резки металлов фокус обычно размещают чуть ниже поверхности (отрицательная дефокусировка) это обеспечивает хорошее проплавление по всей толщине листа. При гравировке и маркировке фокус устанавливают точно на поверхность для получения максимальной чёткости изображения. Использование дефокусировки позволяет увеличить ширину реза при обработке неметаллических материалов.
Регулировка положения фокальной плоскости на станке осуществляется либо перемещением режущей головки по вертикали, либо использованием линз с различным фокусным расстоянием. Современные системы оснащаются датчиками контроля положения головки, позволяющими поддерживать постоянное расстояние до заготовки при неровностях поверхности.
Юстировка оптики! Точность и стабильность
Юстировка оптической системы это процесс настройки взаимного положения всех элементов: коллиматора, фокусирующей линзы и зеркал. Даже незначительные отклонения приводят к смещению пучка, изменению размера пятна и снижению мощности. Для станка юстировка выполняется при установке новой оптики, после ремонта и при заметном ухудшении качества реза.
Процесс юстировки требует специальных инструментов в частности, юстировочных устройств, позволяющих контролировать как угловое, так и трансляционное положение пучка в различных узлах оптического тракта. Использование дихроичных зеркал и комбайнеров, пропускающих ИК-излучение и отражающих видимый свет, облегчает настройку систем с инфракрасными лазерами. Видимый юстировочный лазер, проходящий по тому же пути, что и основной луч, визуализирует траекторию и помогает точно настроить зеркала и линзы.
Регулярная проверка юстировки предотвращает многие проблемы, связанные с ухудшением качества реза. Рекомендуется проводить контроль после каждой замены оптики или при изменении режимов работы. Смещение пучка в оптическом тракте может быть вызвано температурными деформациями, вибрациями и механическими воздействиями. Своевременная коррекция обеспечивает стабильную работу станка.
Советы по выбору оптики для станка
При выборе оптики для станка следует исходить из типовых задач и частоты использования оборудования. Для мастерских, специализирующихся на резке листового металла толщиной до 20 мм, оптимальным выбором станут объективы с фокусным расстоянием 5-7.5 дюймов. Они обеспечивают хороший баланс между плотностью мощности и глубиной резкости, позволяя обрабатывать широкий спектр материалов.
Защитные стёкла должны быть в наличии в количестве не менее трёх-пяти штук. Расход этого элемента достаточно высок, особенно при резке материалов, выделяющих большое количество дыма и испарений. Экономия на защитном стекле приводит к повреждению фокусирующей линзы, что обходится значительно дороже.
Стоит приобретать оптику только у проверенных поставщиков с документацией на продукцию. Линзы из селенида цинка должны иметь сертификат качества и информацию о типе просветляющего покрытия. Использование неподтверждённых линз может не только снизить качество реза, но и создать опасность разрушения оптики из-за неправильного расчёта тепловых нагрузок.
Обслуживание и продление срока службы оптики
Регулярное обслуживание оптической системы залог долгой и стабильной работы станка. Проверка чистоты линз и защитных стёкол должна проводиться перед каждым запуском оборудования. Используются только специальные средства и салфетки, не оставляющие волокон и не повреждающие покрытие. Нельзя применять абразивные материалы и растворители, агрессивные к селениду цинка.
Контроль юстировки выполняется еженедельно или после каждой замены расходных элементов. Для быстрой проверки используют термобумагу или акриловые пластины, на которых видно положение пятна. При появлении ожогов на защитном стекле или изменении цвета линзы требуется немедленная замена.
Температурный режим также важен для оптики. Перегрев линз приводит к тепловым искажениям и деформациям, ухудшающим фокусировку. Системы охлаждения режущей головки, включая обдув сопла, должны работать исправно. Повышенная влажность в помещении способствует конденсации на оптике и ускоренному износу покрытий, поэтому станок рекомендуется размещать в помещении с контролируемыми условиями.
Конкретные характеристики оптики для лазерного станка
Геометрические параметры и допуски
Для станков с маркировкой в оптических узлах применяются линзы с установленными стандартами точности. Коллимирующий узел может представлять собой трехлинзовый объектив с фокусным расстоянием f'= мм и просветляющим покрытием на рабочую длину волны.
Диаметр фокусирующих линз варьируется в зависимости от модели станка. Популярное исполнение линзы диаметром 20 мм с толщиной 2,2 мм. Допуски на размеры строго регламентированы: для качественных линз допуск по диаметру составляет +0,0/-0,1 мм, допуск по толщине ±0,1 мм. Это обеспечивает точную посадку в посадочное место режущей головки без перекосов, которые могли бы нарушить юстировку.
Фаска на краях линз выполняется под углом 45 градусов размером 0,1-0,3 мм это предотвращает сколы при монтаже и снижает риск концентрации напряжений. Контроль оптической поверхности осуществляется по интерференционным кольцам: допуск на число колец (N) составляет менее 3, неравномерность колец (ΔN) менее 1, центрация менее 3 угловых минут. Апертура (рабочий диаметр линзы) более 90% от номинального диаметра.
Материал и его свойства
Линзы для CO₂-лазеров изготавливаются из кристаллов селенида цинка (ZnSe), полученных методом химического осаждения из паровой фазы (CVD). Этот материал обеспечивает минимальные объёмные потери на поглощение и рассеяние, а также высокую стойкость к тепловому удару.
| Параметр | Значение |
|---|---|
| Показатель преломления | 2,4028 |
| Коэффициент поглощения | 0,0005 см⁻¹ |
| Потери на отражение (две поверхности) | 29,1% |
| Диапазон пропускания | 0,6–21,0 мкм |
| Температура плавления | 1525°C |
| Теплопроводность | 18 Вт·м⁻¹·К⁻¹ при 298K |
| Термическое расширение | 7,1×10⁻⁶ /°C при 273K |
| Твёрдость по Кнупу | 120 (индентор 50 г) |
| Плотность | 5,27 г/см³ |
Высокий показатель преломления ZnSe требует обязательного нанесения просветляющего покрытия без него потери на отражение составляют почти 30%, что неприемлемо для эффективной работы.
Просветляющие покрытия? Типы и параметры
Качество просветляющего покрытия критически влияет на КПД оптической системы. Для CO₂-лазеров разработаны несколько типов покрытий с различными характеристиками.
| Тип покрытия | Пропускание | Поглощение | Отражение | Особенности |
|---|---|---|---|---|
| Duralens™ (стандарт) | >99,1% | <0,27% | <0,20% | Оптимальное соотношение цена/качество |
| Black Magic™ (LA) | >99,35% | <0,15% | <0,25% | Повышенная стойкость, продлённый ресурс |
| Clear Magic™ (ULA) | >99,37% | <0,13% | <0,25% | Минимальное поглощение, максимальный ресурс |
Все типы покрытий обеспечивают пропускание не менее 99% и работают на длине волны 10,6 мкм. Покрытия наносятся на обе поверхности линзы. Более дорогие покрытия с низким поглощением (Black Magic™, Clear Magic™) рекомендуются для мощных лазеров и интенсивной эксплуатации, так как уменьшают тепловые деформации линзы и продлевают срок её службы.
Защитные стёкла: исполнения
Защитные стёкла для станка выпускаются в различных типоразмерах в зависимости от модели режущей головки. Наиболее распространённые исполнения:
- D50×2 мм диаметр 50 мм, толщина 2 мм
- D38×5 мм диаметр 38 мм, толщина 5 мм, выдерживает мощность до 12 кВт
- 27,9×4,1 мм для головок Raytools серий BM109, BM110, BM111
Защитное стекло размещается между коллиматором/фокусирующей линзой и обрабатываемым материалом, защищая дорогостоящую оптику от металлических брызг и загрязнений. Относится к расходным элементам и требует регулярной замены. Выбор конкретного типоразмера определяется конструкцией режущей головки и мощностью лазера.
Основные оптические характеристики
Для линз CO₂-лазеров регламентируются следующие параметры качества:
- Качество поверхности: 40/20 по стандарту S/D (царапины/выколки), что соответствует классу чистоты для высокоточных оптических элементов.
- Допуск по фокусному расстоянию: ±1% от номинала.
- Стрела прогиба (sagitta): допуск не более 0,025 мм.
- ETV (Edge Thickness Variation): не более 0,025 мм.
Фокусное расстояние может составлять, например, 63,5 мм (2,5 дюйма) для линз USFL01. Асферические линзы применяются для коррекции сферических аберраций и улучшения точности коллимации.
Фокусное пятно и плотность мощности
Размер пятна в фокусе и глубина резкости напрямую зависят от фокусного расстояния и качества оптики. Короткофокусные линзы создают пятно меньшего диаметра с более высокой плотностью мощности, что предпочтительно для гравировки и тонкой резки. Длиннофокусные линзы дают большее пятно, но увеличенную глубину резкости, что важно при резке толстых материалов и работе с неровными поверхностями.
Правила по выбору оптики
Подбор оптических элементов для станка требует учёта совместимости всех характеристик: геометрических размеров (диаметр, толщина, допуски), материала (CVD-ZnSe), типа и класса просветляющего покрытия, а также фокусного расстояния, соответствующего технологическим задачам. Приобретение оптики с сертификатами качества и документацией на покрытие обязательное условие для стабильной работы станка и достижения заявленных параметров реза.
Оптика лазерного станка сложная система, от правильного подбора и обслуживания которой зависит эффективность всего оборудования. Фокусное расстояние определяет плотность мощности и глубину резкости; коллимация обеспечивает формирование качественного пучка; защитное стекло предохраняет дорогостоящую оптику от загрязнений. Материал линз селенид цинка и просветляющие покрытия работают в комплексе для достижения максимальной эффективности.
Регулярная юстировка и контроль состояния оптических элементов позволяют поддерживать стабильное качество реза и избегать внеплановых простоев. Понимание физических принципов работы оптики даёт возможность оперативно принимать решения при настройке станка на различные операции. Инвестиции в качественную оптику и регулярное обслуживание многократно окупаются за счёт повышения производительности и снижения брака.
