Типичные поломки гидроцилиндров ЕДЦГ и методы их устранения

Гидравлические исполнительные механизмы составляют основу работоспособности подавляющего большинства современных машин. Среди них особое место занимают гидроцилиндры ЕДЦГ https://sibtehnokom.ru, выполненные по сварной технологии и способные выдерживать колоссальные механические нагрузки, а также значительные температурные перепады. Эти устройства спроектированы для работы в самых суровых условиях, где интенсивность эксплуатации приближается к экстремальной.

За годы практики я убедился, что даже эталонная надежность не вечна. Рано или поздно любой механизм начинает сдавать позиции износ берёт своё. Особенно остро вопрос встаёт, когда техника работает с перегрузками или в агрессивной среде. Давайте системно разберёмся, какие проблемы возникают чаще всего, откуда они берутся и как их купировать.

Где применяются гидроцилиндры ЕДЦГ

Гидравлические цилиндры ЕДЦГ универсальны. Я встречал их в самых разных конфигурациях: от компактных высокоточных систем до гигантских промышленных агрегатов. Их ключевая задача трансформировать давление масла в возвратно-поступательное движение штока с огромным усилием. Масштабы применения впечатляют.

В прессовом оборудовании эти цилиндры работают как в вертикальной, так и в горизонтальной плоскости. Прочность сварного корпуса позволяет выдерживать как продольные, так и поперечные нагрузки. Когда я наблюдал за работой листогибочных и штамповочных станков, было видно, что именно эти цилиндры обеспечивают точность, с которой металл принимает нужную форму.

В подъемных механизмах ситуация аналогичная. Ножничные, телескопические, коленчатые конструкции гидроцилиндр везде остаётся ключевым звеном. Особенно это заметно в лифтовом хозяйстве и на грузовых платформах. В башенных кранах цилиндр отвечает не только за движение стрелы, но и за точность её позиционирования по вылету. Малейший сбой здесь выливается в простой всей стройки.

Нельзя обойти стороной и строительные миксеры. Гидроцилиндр управляет наклоном барабана, обеспечивая выгрузку смеси. Сварной корпус здесь особенно ценен: он защищает внутреннюю полость от абразивной пыли и грязи, которые неизбежны на стройплощадках.

Диагностика и ранние признаки проблем

Опыт показывает, что большинство серьёзных поломок можно предотвратить, если вовремя заметить первые "звоночки". Гидроцилиндр редко ломается внезапно. Обычно ему предшествует целая серия симптомов, на которые стоит обращать внимание.

Посторонние шумы первый тревожный сигнал. Если в работе появляются скрипы или металлический лязг, это может указывать на недостаток смазки или начинающийся износ трущихся пар. Потеря плавности хода, рывки при движении штока верные признаки проблем с направляющими или загрязнением масла.

Вибрации корпуса, особенно на холостом ходу, говорят о дисбалансе или попадании воздуха в систему. Заклинивание уже критическая стадия, требующая немедленного вмешательства. Чем раньше вы заметите эти сигналы, тем проще и дешевле обойдётся ремонт.

Утечки масла

Самый частый "гость" в списке неисправностей утечка рабочей жидкости. Течь масла я наблюдал на гидроцилиндрах в девяти случаях из десяти, когда речь шла о поломке. Причины здесь достаточно типичны, но далеко не всегда очевидны.

Износ полимерных манжет, как правило, происходит постепенно. Со временем резина теряет эластичность, покрывается микротрещинами и перестаёт герметизировать соединение. Особенно быстро этот процесс идёт при работе с маслом, содержащим твёрдые механические примеси. Абразив частиц действует как наждак, разрушая уплотнительные кромки буквально за месяцы.

Повреждения сальников часто становятся следствием резких перепадов давления. Я не раз сталкивался с ситуацией, когда оператор, пытаясь ускорить цикл, резко менял режимы работы и получал разрыв сальниковой набивки.

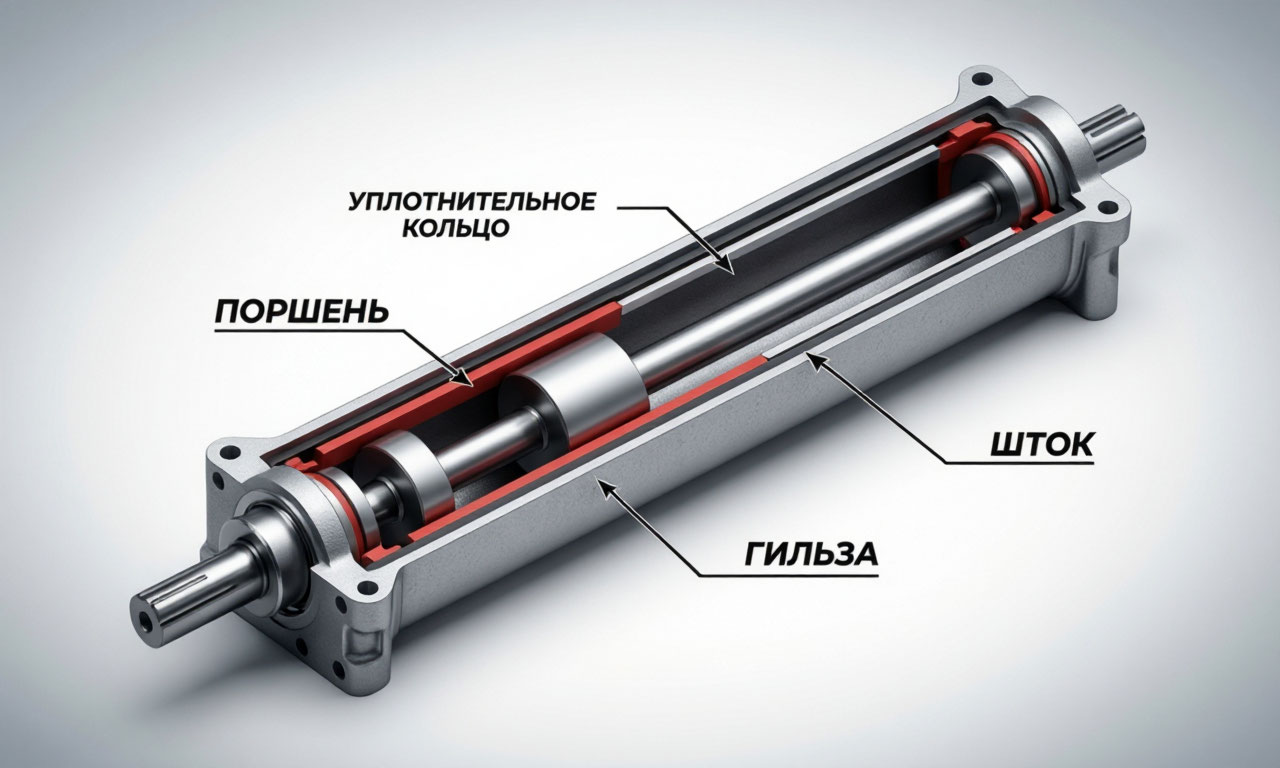

Дефекты внутренней поверхности гильзы связаны с перегрузками и нарушением геометрии. Царапины и задиры на зеркале цилиндра это прямой путь к разгерметизации. Любая неровность разрушает уплотнитель и создаёт канал для утечки. Здесь важно помнить, что нагрузочные характеристики прописаны в паспорте не просто так.

Неверно подобранное масло ещё один бич современных гидросистем. Жидкость неправильной вязкости не создаёт необходимой масляной плёнки, что приводит к сухому трению и быстрому износу манжет. Загрязнённое масло с обилием механических включений действует аналогично абразивной пасте.

Устранение течи обычно сводится к замене уплотнительной группы: манжет, сальников, защитных колец. Конструкция ЕДЦГ позволяет проводить эту операцию прямо на месте эксплуатации, без демонтажа всего агрегата. Процесс не требует специального инструмента, лишь аккуратность и соблюдение порядка сборки. Параллельно обязательно сливается старая жидкость, система промывается, и заливается свежее масло соответствующего класса.

Сложнее обстоит дело с деформациями гильзы. Небольшие задиры можно удалить хонингованием, но глубокие царапины или овальность требуют расточки. Однако стоимость такой операции порой сопоставима с ценой нового цилиндра. Поэтому при значительных повреждениях я всегда рекомендую полную замену устройства это экономически обоснованнее.

Сравнение способов устранения течи

Заклинивание штока

Другая распространённая проблема нарушение подвижности штока. Он либо полностью блокируется, либо начинает двигаться рывками, теряя плавность. Это не только снижает производительность, но и создаёт опасность для смежных узлов.

Основная причина заклинивания превышение допустимых поперечных нагрузок. Когда шток работает с перекосом, возникает напряжение изгиба. Металл деформируется, и шток заклинивает в направляющих втулках. Восстановление геометрии здесь процесс сложный и дорогостоящий: требуется полная разборка, проверка на биение, иногда шлифовка или замена штока.

Загрязнение масла также часто вызывает заклинивание. Мельчайшие частицы металла, песок, окалина создают абразивный эффект и заклинивают подвижные соединения. В этом случае помогает полная промывка всей системы, замена фильтров и масла. Также стоит проверить состояние уплотнительных колец штока они часто являются местом скопления грязи.

Перегрев и термические проблемы

Перегрев гидроцилиндра опасное состояние, ведущее к снижению КПД и риску термической деформации. При работе ЕДЦГ выделяется значительное количество тепла от трения движущихся частей. Изначально это тепло отводится через стенки корпуса и масло. Но если отвод нарушен начинаются проблемы.

Недостаток масла в системе или неправильная вязкость ухудшают смазку и теплоотвод. Жидкость становится своеобразным теплоносителем, и если её объём мал, температура быстро растёт. Перегретое масло теряет смазывающие свойства, что провоцирует повышенный износ и ещё больший нагрев замкнутый круг.

Самое простое решение замена масла на подходящее по вязкости и температурным характеристикам. Также стоит проверить систему охлаждения гидростанции, если она предусмотрена. Термические деформации корпуса встречаются реже, но если они произошли это практически приговор цилиндру.

Профилактика и плановое обслуживание

Поверьте моему многолетнему опыту: профилактика обходится в разы дешевле капитального ремонта. Регулярное обслуживание залог долгой и бесперебойной работы гидроцилиндра ЕДЦГ.

Начните с регулярных осмотров корпуса. Визуальный контроль должен включать проверку на сколы, вмятины, следы коррозии. Но не ограничивайтесь внешним осмотром: использование ультразвуковых дефектоскопов позволяет выявить микротрещины на ранней стадии. В своей практике я применяю магнитопорошковый контроль для выявления поверхностных дефектов в зонах сварных швов.

Внимательно проверяйте состояние уплотнителей. Даже малейшая деформация или потеря эластичности повод для замены. Стоимость комплекта уплотнений ничтожна по сравнению с возможными последствиями разгерметизации. Не экономьте на этом.

Крепёжные соединения требуют отдельного контроля. Ослабший болт меняет распределение нагрузок на корпус, создавая недопустимые напряжения. При работе на стройплощадках я рекомендую проверять затяжку креплений каждую смену вибрация быстро ослабляет резьбу.

Своевременная замена масла и фильтров основа долговечности. Жидкость нужно менять строго по регламенту, а не тогда, когда она потемнеет или появится запах гари. У каждого цилиндра есть рекомендованный производителем класс вязкости, и этот параметр критичен.

Периодичность профилактических операций

Наконец, ведение эксплуатационной документации недооценённая, но крайне полезная практика. Записывая даты замены масла, ремонтов и наблюдений, вы создаёте историю работы механизма. Это помогает прогнозировать ресурс и планировать обслуживание, избегая внезапных остановок производства.

Помните: своевременная диагностика и регулярный уход продлевают срок службы гидроцилиндра в 2–3 раза по сравнению с работой до отказа. Замена пары уплотнительных колец обходится в сотни раз дешевле капитального ремонта или покупки нового агрегата.

Итоговая рекомендация проста, но действенна: не ждите, пока гидроцилиндр откажет. Внедрите систему планово-предупредительных ремонтов, обучьте персонал распознавать ранние признаки неисправностей. Ваша прибыль напрямую зависит от того, насколько эффективно работает каждый узел. А эффективность начинается с внимания к мелочам.
